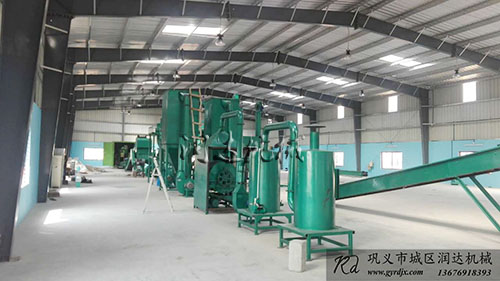

废电路板元器件再生资源回收成套设备工作原理

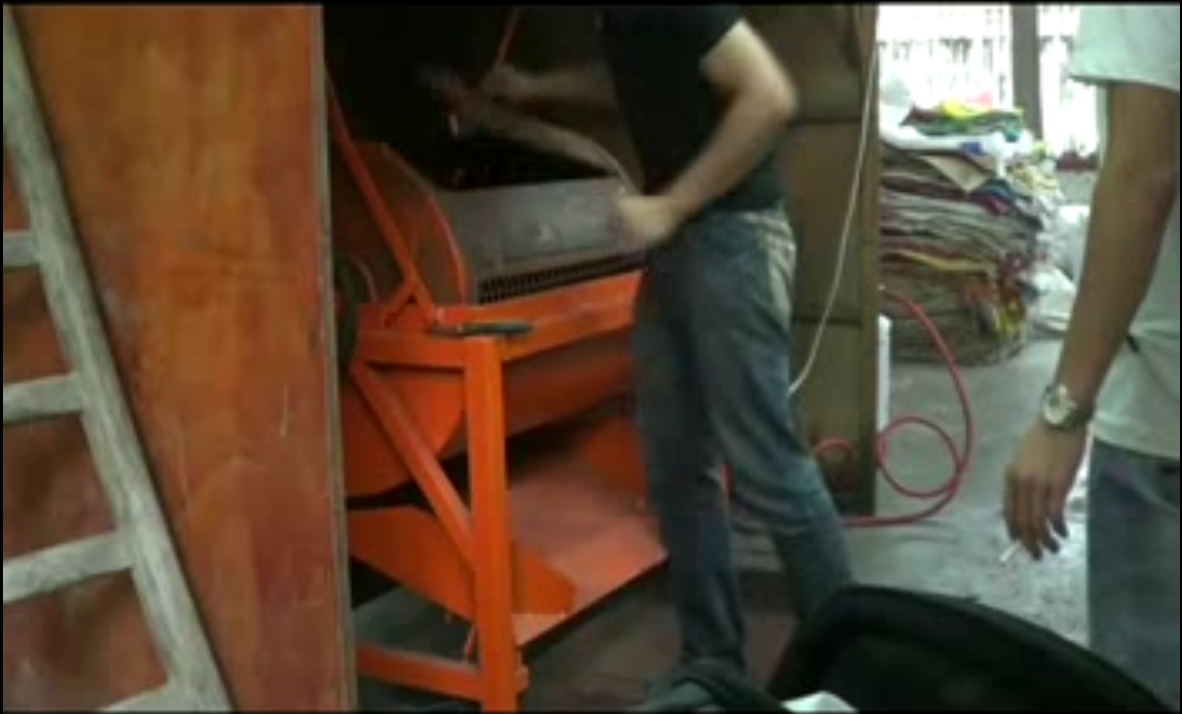

电路板拆解设备

电路板拆解设备（烧板机）：旧家电线路板、电路板、残次品中含有电容器，继电器，变压器等多种电子元器件，需脱锡后再进行下一步处理。热解脱锡的目的是把废线路板的电子元件和焊锡从电路板上各自脱离分开。

电路板拆解设备滚筒

线路板首先通过进料口进入带筛孔滚筒内，然后通过电加热装置将温度加热至150℃左右，使线路板上的锡松动，通过转辊的转动和转筒内物料摩擦，板子与筒壁摩擦，摩擦使电路板上的焊锡、电子元件和线路板分离开。分离开的焊锡和电子元件通过通道下滑至多层分选筛，通过分选筛分选出电子元件和焊锡。脱锡后的线路板再通过输送机进入破碎机中进行破碎。

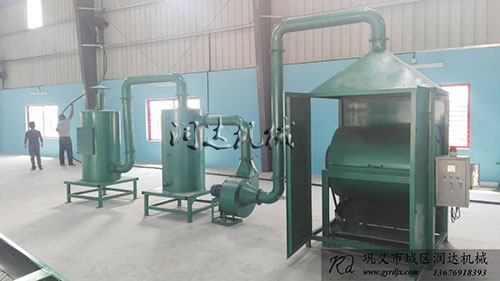

活性炭吸附和喷淋塔

热解脱锡过程中收集的锡作为产品外售处理；产生的废气主要为粉尘和废甲烷总泾，经喷淋+活性炭吸附处理后由15米高排气筒排放，在脱锡过程中会产生固废，主要包括筛分出电子元件，水喷淋和废活性炭。经电路板拆解后的锡平衡分析：锡在原料中的占比为3.0%，约5400t/a，经处理后，分布于回收锡，铜粉，树脂粉和外排粉尘中。其中回收锡中含锡149t/a，铜粉中含锡量为5020.2t/a，树脂粉中含锡230.78t/a，分沉重含锡量为0.0.2t/a。

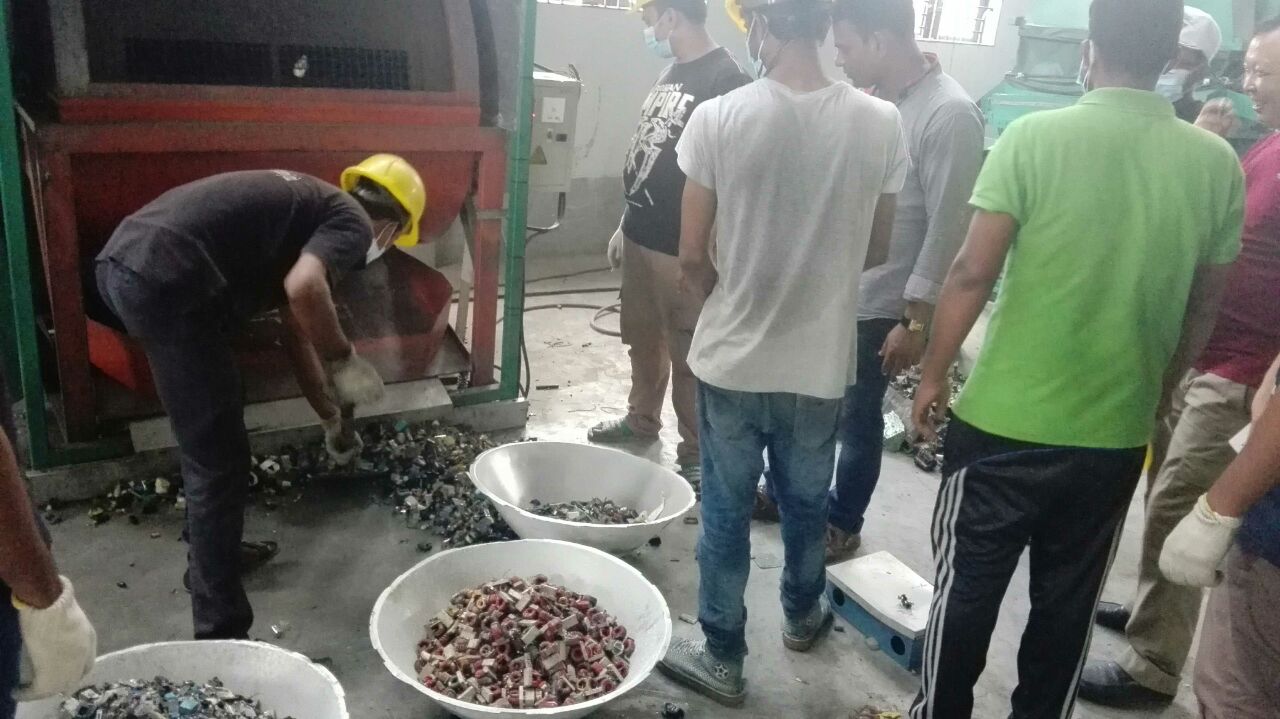

拆解后的电子元件

同时电路板拆解设备（烧板机）实现了自动入料、自动拆卸、自动出料的功能,较后通过试验表明该装置拆卸电路板电子元件*、可靠、*,且电子元件损害率低。本设备操作简单，在去除电子元器件过程中对受热变软废旧电路板无损坏，且对工作过程中产生的气体进行回收处理，避免了污染环境和对人身健康伤害。电路板拆解设备所产生的气体和气味通过水喷淋设施和活性炭吸附设施回收净化。
