新型锂电池正负极片破碎回收设备新型专利实验报告

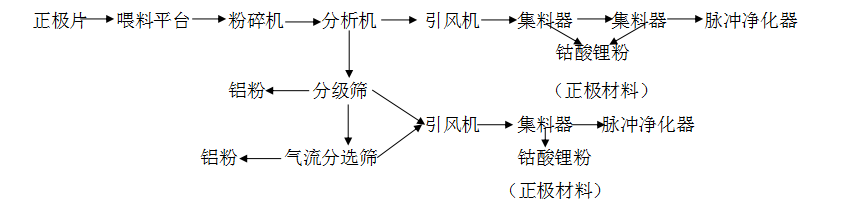

锂电池正极片处理工艺流程：

锂电池负极片处理工艺流程：

本实用新型公开了一种废锂电池处理系统，属于废电池处理领域，包括锂电池废料输料装置、破碎机、气流分选筛、粉碎机、分析机、分级筛、*分级筛、比重分选机、*比重分选机、引风机、集料器以及脉冲净化器。锂电池废料输料装置输出端连接破碎机，破碎机输出端连接气流分选筛，气流分选筛一输出端通过引风机连接到集料器一，气流分选筛另一输出端连接粉碎机，粉碎机输出端连接分析机，分析机一输出端连接分级筛、另一输出端经引风机连通集料器二。本实用新型系统完整，一套系统可实现废锂电池的回收、分离的完整操作，无需其他设备配合，钴、铝分离透彻、纯度高，自动化程度高，生产效率快。
