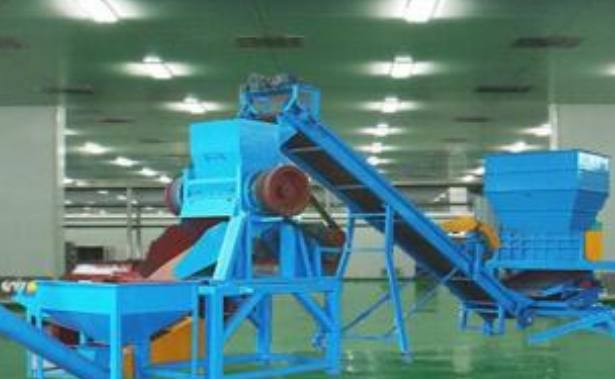

电路板破碎分离设备采用自行设计的单轴撕碎机,属于低能耗、低噪音、高产能的环保设备,破碎效果理想;核心部分的粉碎分离主机是在综合吸收国内国外成功经验的基础上,其原理是利用动刀与经过初次破碎的物料高度速碰撞而将其粉碎,动刀采用合金工具钢经特殊热处理工艺制成,与物料接触的齿圈式定刀采用高硬度、高耐磨的16锰钢经特殊工艺制造而成,刀具使用寿命长,物料粉碎、分离效果好,能提高金属的回收率。
具体工作流程为:
1.由输送机把电路板送入撕碎破碎一体机,把电路板进行撕碎至3-5公分,再直接落入破碎机;
2.破碎过的颗粒达到1-2公分,再由送料螺旋送入三级磨粉机进行磨粉;磨粉机属于一体式水冷却磨粉,在保证机器正常温度的情况下进行磨粉,目数达到50-80目;
3.磨粉机自带分级筛分机,在磨粉过程中达到要求目数的线路板粉进入下一环节,达不到要求的再次循环。
4.50-80目的线路板粉料进入下一环节风力比重分离机,按照铜粉与树脂纤维粉的比重进行初级分离,可以分离出百分之七十左右的金属粉末;
5.比重分离机分离出的粉料及上抽风抽走的粉料进入脉冲除尘器,脉冲除尘器卸出的粉料里面含有少量铜粉,再由风力上料机送入高压静电分离设备进行一步分离。
由于废旧电路板韧性较大,多为平板状,很难通过一次破碎使金属与非金属分离,并其它所含物质种类较多,分离分解的工艺很复杂,所以这些特点决定了废旧电路板的回收处理具有一定的难度,而电电路板破碎分离设备的优势就是创造金属资源再生。
